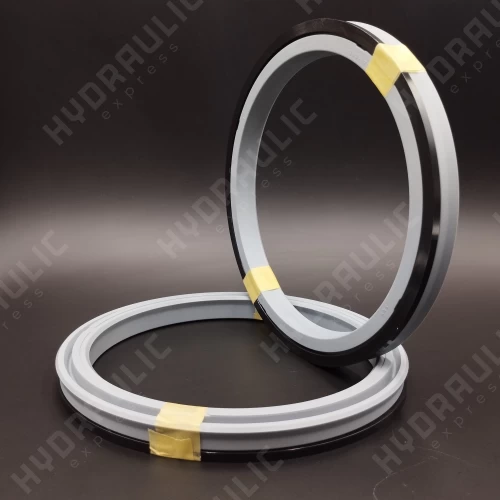

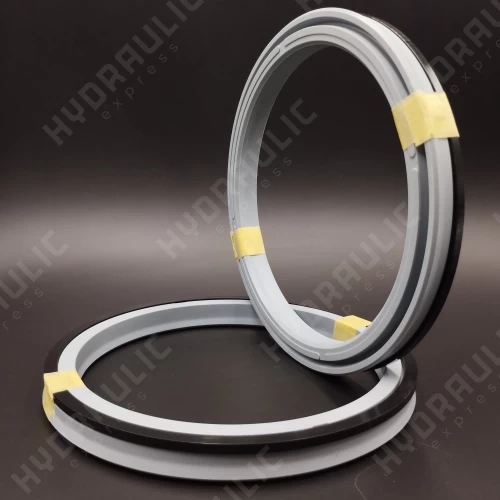

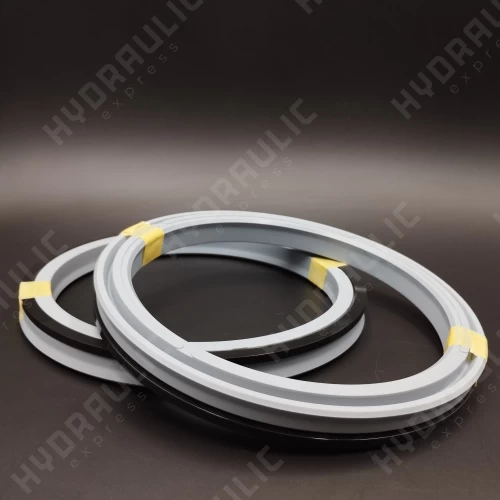

120*100*13,0 A168 PU95+POM

Манжета гідравлічна тип A168 - асиметричне ущільнення односторонньої дії. Застосовується як ущільнення поршня гідроциліндра.

Цей тип ущільнень спеціально розроблений для роботи у важких умовах при високому тиску (вище 250 бар). Висока зносостійкість манжети забезпечується за рахунок матеріалу (PU) і додаткового захисного кільця з поліацеталю (POM).

Міцне антіекструзійне кільце забезпечує захист ущільнення від витискання, а також дозволяє використовувати манжету в тих випадках, коли неможливо отримати малий зазор між поршнем і гільзою гідроциліндра.

Розміри d і D, зазначені в маркуванні, відповідають посадочному місцю по «металу», тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке монтується манжета.

УВАГА! Третій розмір H (B) в маркуванні для даної манжети дорівнює ширині канавки. При цьому висота манжети h (b) завжди повинна бути менше, ніж ширина канавки В.

Правильне встановлення цього ущільнення передбачає напіввідкритий монтажний простір. Використовуйте монтажні інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть манжету маслом гідравлічної системи.
