14*22*6,2/7,8 K53 PU

K53 - амортизуюче пневматичне ущільнення, елемент гальмування. Слугує для зупинки ходу поршня пневмоциліндра в крайніх положеннях.

Виготовляється з поліуретану (PU).

Особливість конструкції така, як наявність каналів для вільного проходження повітря забезпечує високу ефективність гальмівної системи.

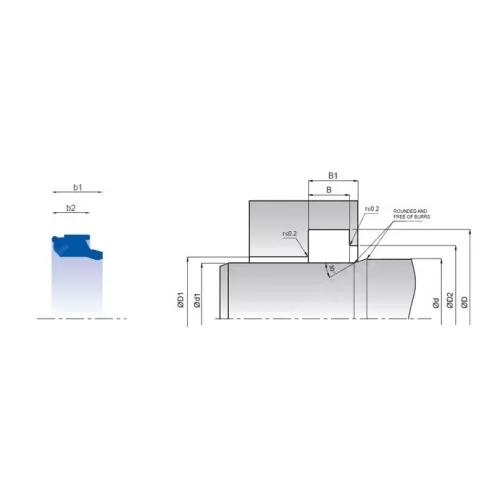

Розміри d і D, зазначені в маркуванні, відповідають посадочному місцю по «металу», тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке воно монтується.

Третій розмір h(b) має дробове значення h/h1, де

    h - висота частини ущільнення, що «входить» у монтажний простір, мм

    h1 – повна висота з урахуванням кромки, мм.

Наприклад, 4,5/6,5 6,2/7,8 і т.д.

Використовуйте монтажні інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть ущільнення маслом системи.

Аналоги: CSA, AUDIP (DIP).
