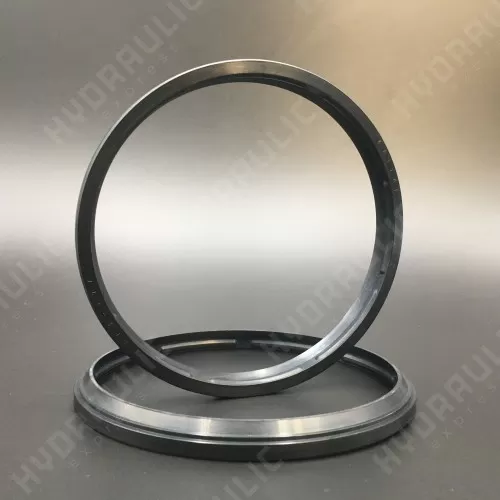

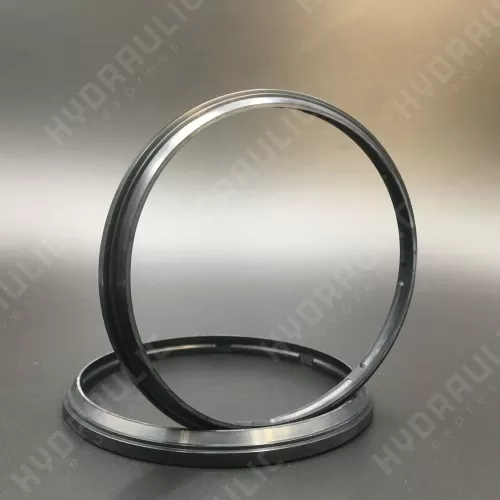

140*152*5,5/10 K09 NBR

Брудознімач типу К09 (пильник, скребок, маслоз’ємна манжета) односторонньої дії. Досить популярна конструкція, застосовується в різній техніці і обладнанні (як гідравлічному, так і пневматичному) Неармований «м'який» брудознімач ефективно видаляє забруднення зі штока гідроциліндра, перешкоджає потраплянню пилу, води та інших часток до гідравлічної системи.

Цей тип брудознімачів виготовляється з гуми (нітрильного каучуку NBR) і може застосовуватися в комбінації з усіма типами штокових ущільнень.

Розміри d і D, зазначені в маркуванні, відповідають посадочному місцю по «металу», тобто для підбору брудознімача необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке він монтується. Третій розмір h(b) має дробове значення h/h1, де

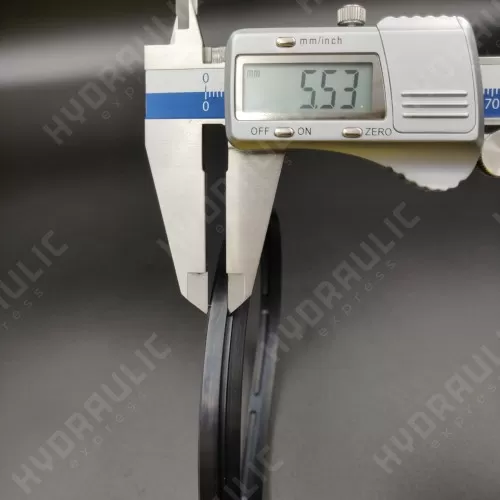

h - висота частини брудознімача, яка «входить» в монтажний простір, мм

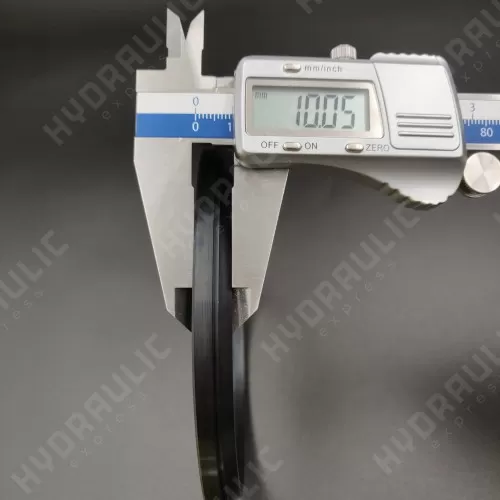

h1 - повна висота з урахуванням кромки, мм.

Наприклад, 4/7 5/7,8 5,5/10 6,3/8,3 6,3/9 і т.д.

При монтажі використовуйте інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть брудознімач маслом гідравлічної системи.
