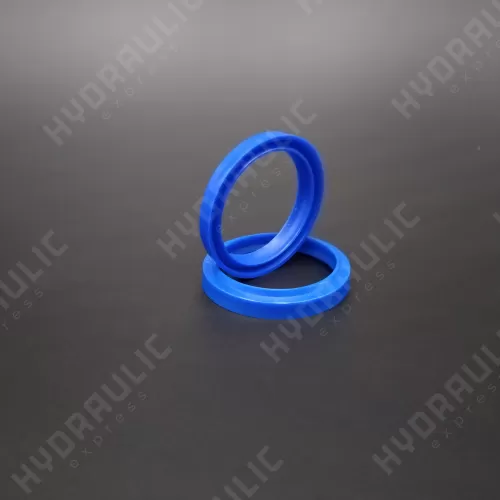

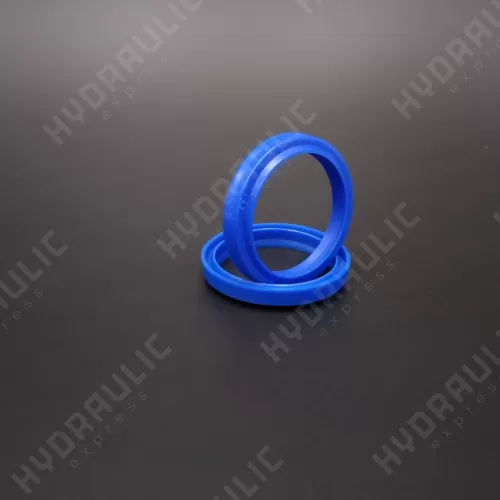

20*25*3,7/4 K52 PU

Ущільнення штока пневмоциліндра тип K52 односторонньої дії. Це комбінована конструкція — манжета, що поєднана з брудознімачем. Виконує одночасно функцію ущільнення штока і перешкоджає потраплянню пилу та інших сторонніх часток до системи.

Монтується в закриту канавку і не вимагає установки окремого ущільнення. Добре підходить для малогабаритних циліндрів. Виготовляється з поліуретану (PU) або гуми (нітрильний каучук NBR).

Розміри d і D, зазначені в маркуванні, відповідають посадочному місцю по «металу», тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке воно монтується.

Третій розмір h(b) має дробове значення h/h1, де

h – ширина канавки по “металу”, мм

h1 - повна висота ущільнення з урахуванням кромки брудознімача, мм.

Наприклад, 2,6/4 4/5,2 4.8/6 тощо.

При монтажі використовуйте інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть ущільнення маслом системи.
