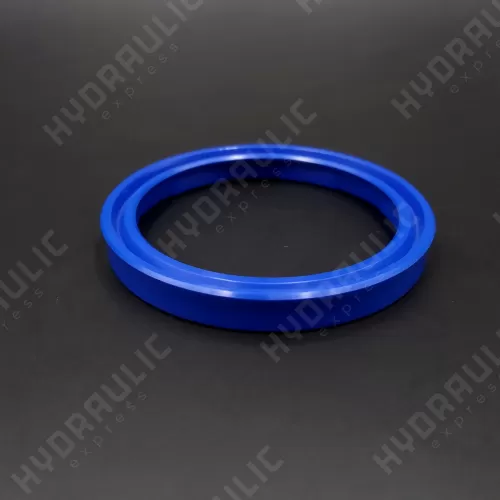

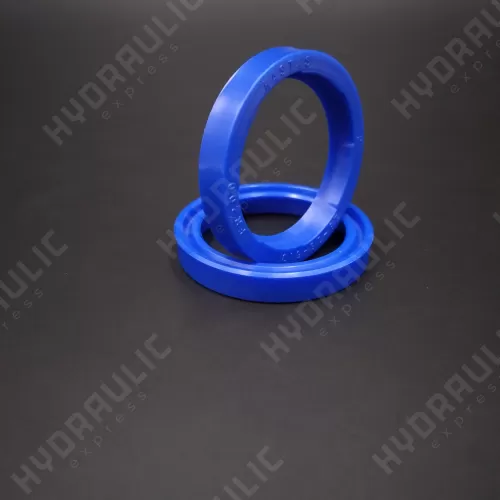

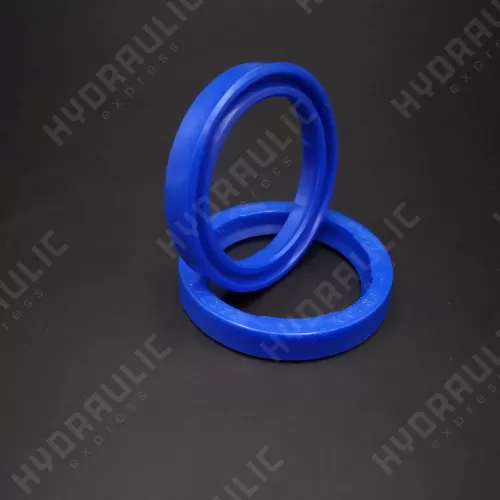

25*33*5,67 FR200 PU

Манжета гідравлічна FR200 розроблена як спеціальне ущільнення штока гідроциліндра. Має оптимізовану робочу кромку і основу манжети, що забезпечує покращені характеристики ущільнення, малий витік і високий опір проти витискання манжети в зазор.

Це надійне ущільнення добре підходить для важких умов роботи при підвищеному тиску (150-400 Bar) .

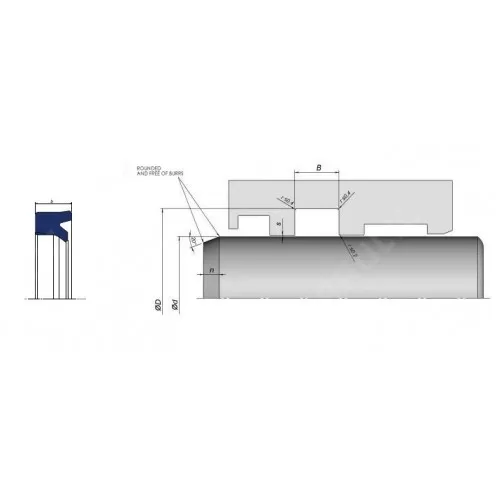

Розміри d і D, зазначені в маркуванні, відповідають посадочному місцю по «металу», тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке монтується манжета. Третій розмір b(h) в маркуванні дорівнює висоті ущільнення. Цей показник b(h) завжди повинен бути менше, ніж ширина канавки В(H). Цей зазор необхідний для забезпечення належного функціонування ущільнення.

Різниця B(H)-b(h):

• для манжет висотою 5,67 мм дорівнює 0.63 мм (-0 / + 0.2)
• для манжет висотою 7,2 мм дорівнює 0,8 мм (-0 / + 0.2)
• для манжет висотою 11,25 мм дорівнює 1,25 мм (-0 / + 0.2)
• для манжет висотою 14,4 мм дорівнює 1,6 мм (-0 / + 0.2)

При монтажі використовуйте інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть манжету маслом гідравлічної системи.
