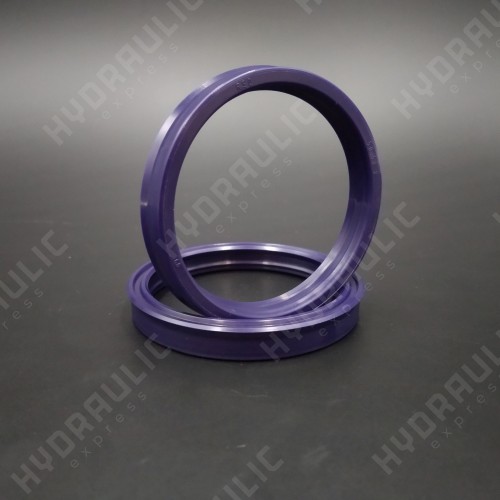

Манжета гідравлічна 45*53*10 RSD PU

Манжета гідравлічна штокова тип RSD, ущільнення односторонньої дії з додатковою кромкою.

Підходить для роботи як при низькому, так і при підвищеному (до 400 Bar) тиску.

Конструкція профілю забезпечує щільний контакт статичної та динамічної частин.

Виробник Artirc Seals.

Під час роботи кромки манжети притискаються до стінок монтажного простору за рахунок пружності матеріалу, що забезпечує стабільний ущільнювальний ефект навіть при низькому тиску. Додаткова ущільнювальна кромка покращує характеристики манжети, перешкоджаючи попаданню забруднень з боку брудознімача.

Розміри d і D, зазначені в маркуванні, відповідають посадковому місцю по "металу", тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадкового місця, в яке монтується манжета.

Третій розмір h(b) в маркуванні дорівнює висоті ущільнення. Цей показник h (b) завжди повинен бути менше, ніж ширина канавки H(В). Цей зазор необхідний для забезпечення належного функціонування ущільнення. Різниця B-b для манжет висотою до 5,8 мм включно дорівнює 0.5 мм (-0 / + 0.2), для манжет заввишки понад 6,00 мм дорівнює 1 мм (-0 / + 0.2).

Ця манжета легко монтується в закриті канавки. Використовуйте монтажні інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть манжету маслом гідравлічної системи.

Не рекомендується використовувати з брудознімачами двосторонньої дії, типу K27, K10, K12, K103.
