70*82,6*8/12 K94 PU

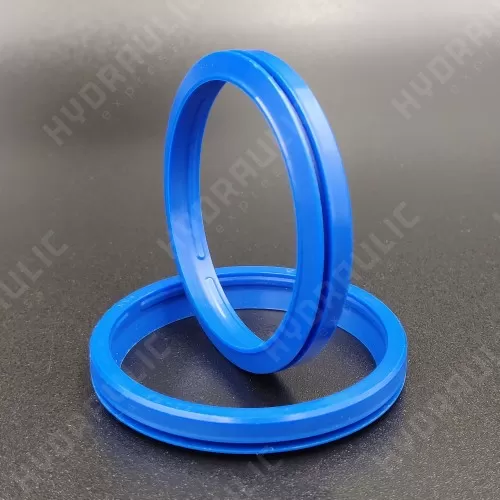

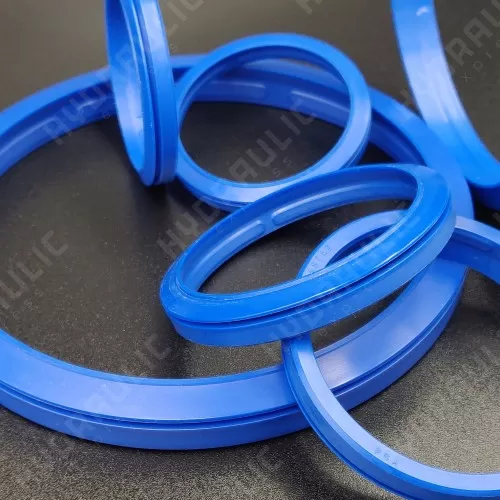

Брудознімач тип K94.

Виготовляється з поліуретану марки PU9401. Спеціальна конструкція забезпечує надійний захист внутрішнього простору циліндра від великих сторонніх частинок та вологи, запобігає підвищенню гідравлічного тиску.

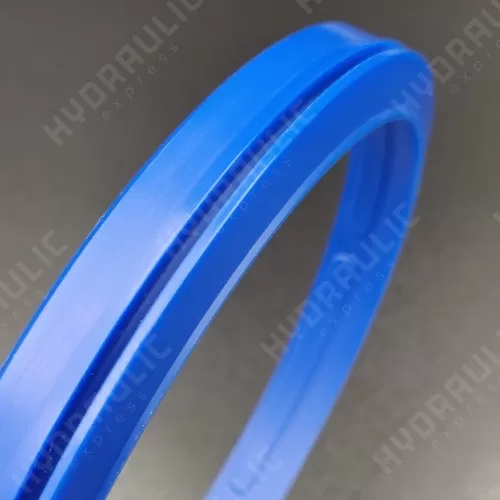

На основний брудознімній кромці розташований додатковий виступаючий елемент у вигляді кришки, що блокує проникнення сторонніх частинок через зовнішній діаметр брудознімача. Завдяки цьому, а також покращеним механічним властивостям матеріалу, застосовується у важких експлуатаційних умовах із високим рівнем забруднення (гірничовидобувна, будівельна промисловість, телескопічні циліндри, насоси).

Розміри d і D, зазначені у маркуванні, відповідають посадочному місцю по «металу», тобто. для підбору брудознімача необхідно зняти розміри внутрішнього та зовнішнього діаметра посадкового місця, в яке він монтується.

Третій розмір h(b) має дробове значення h/h1, де

h - висота частини брудоз'ємника, яка «входить» у канавку, мм

h1 – повна висота з урахуванням кромки, мм.

Наприклад, 6,3/10, 6,8/12, 9,5/14 і т.д.

Використовуйте монтажні інструменти з м'яких матеріалів без гострих країв. Перед встановленням змастіть ущільнення маслом гідравлічної системи.
