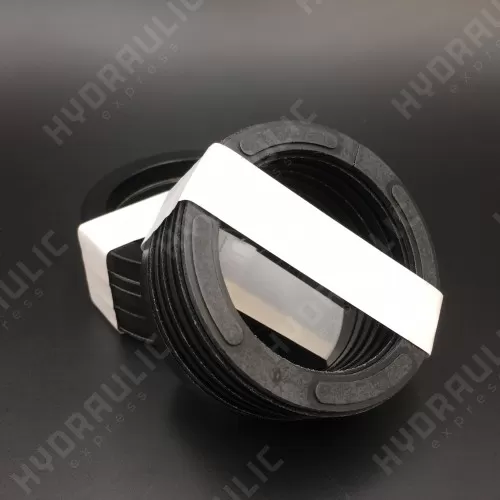

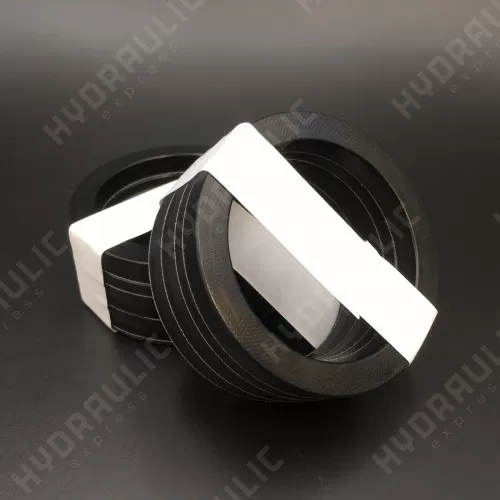

70*90*40 K01

Ущільнення штока (шевронний пакет) тип К01. Комплект ущільнень, що складається з декількох (як правило, семи) елементів:

    • кільце опорне зі зміцненої бавовняної тканини

    • кільце нажимне з термопластичного матеріалу (POM)

    • внутрішні шевронні манжети зі зміцненої бавовняної тканини та з нітрильного каучуку (NBR), які розташовуються по черзі.

Шевронний пакет встановлюється в розбірний монтажний простір. Для забезпечення належного рівня ущільнювального ефекту цей комплект вимагає «дожимання» за допомогою регулювальних шайб.

Цей тип ущільнень розрахований на важкі умови роботи і має тривалий строк експлуатації. Може працювати також на неякісних поверхнях.

Розміри d і D, вказані в маркуванні, відповідають посадочному місцю по “металу”, тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке воно монтується.

Третій розмір H (B) в маркуванні дорівнює ширині канавки, мм.

Використовуйте монтажні інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть всі елементи комплекту маслом гідравлічної системи.
