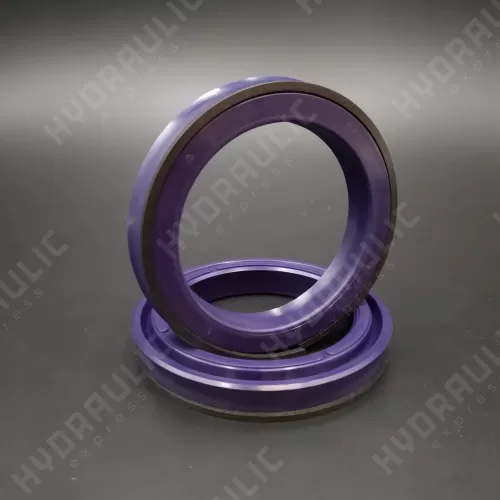

75*55*12,2 PAE PU

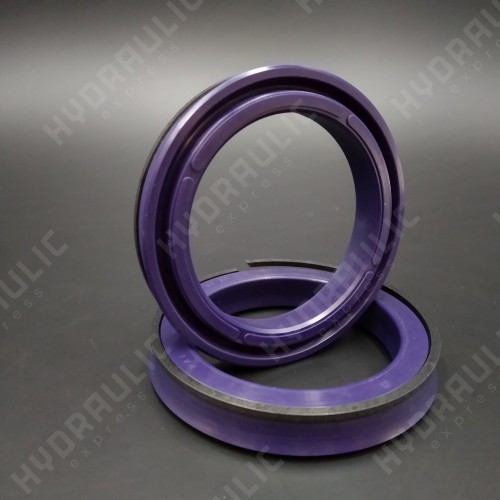

Манжета гідравлічна тип PAE - асиметричне ущільнення односторонньої дії. Застосовується як ущільнення поршня гідроциліндра.

Цей тип ущільнень спеціально розроблений для роботи у важких умовах при високому тиску (вище 250 бар). Висока зносостійкість манжети забезпечується за рахунок матеріалу (PU 9401) і додаткового захисного кільця з поліацеталю (POM).

Міцне антіекструзійне кільце забезпечує захист ущільнення від витискання, а також дозволяє використовувати манжету в тих випадках, коли неможливо отримати малий зазор між поршнем і гільзою гідроциліндра.

Розміри d і D, вказані в маркуванні, відповідають посадочному місцю по “металу”, тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке монтується манжета. Третій розмір h(b) в маркуванні дорівнює висоті  ущільнення. Цей показник h(b) завжди повинен бути менший за ширину канавки H(В). Цей зазор необхідний для забезпечення правильної роботи ущільнення. Різниця H(B)-h(b) має дорівнювати 0.2 мм для манжет висотою до 9.9 мм, 0.3 мм для манжет висотою від 10 мм до 15 мм і 1 мм  для манжет висотою більше 15 мм.

Правильне встановлення цього ущільнення передбачає напіввідкритий монтажний простір. Використовуйте монтажні інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть манжету маслом гідравлічної системи.
