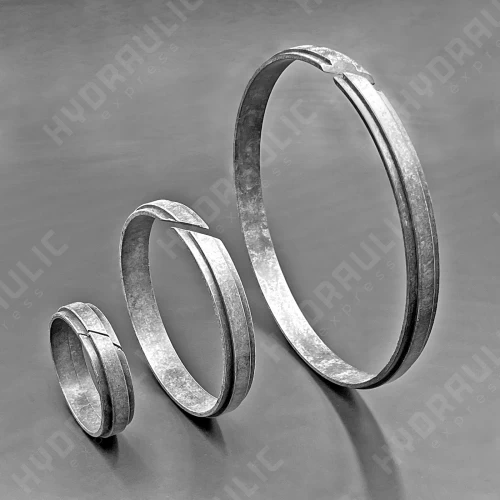

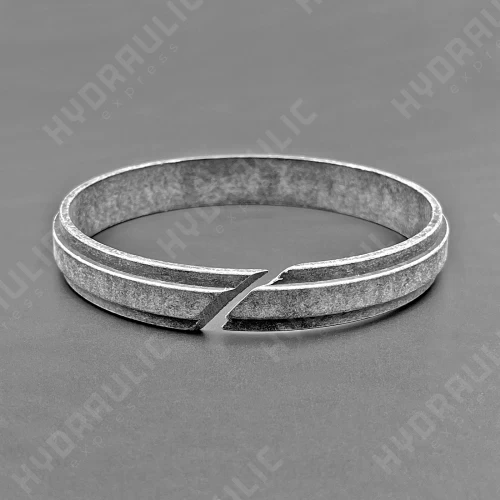

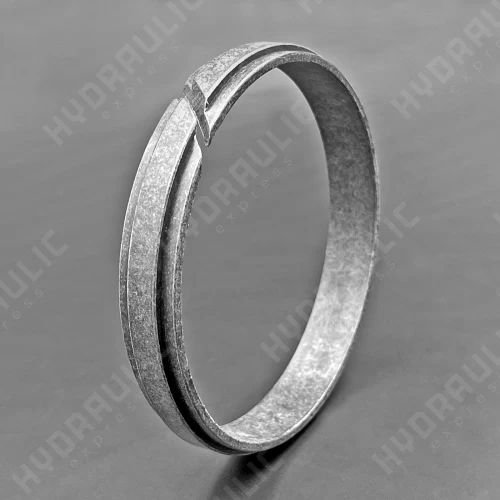

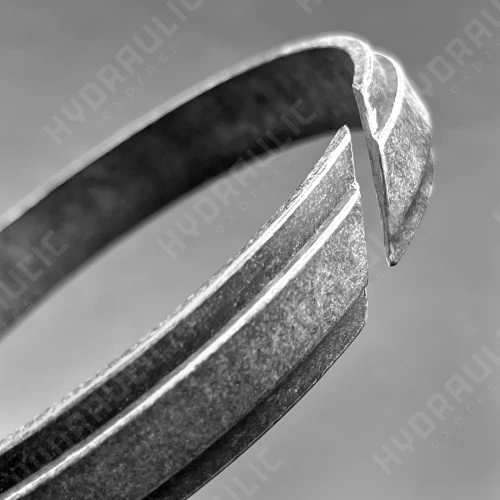

75*80*84*16/8 HIT

Направляюче штокове Т-подібне кільце типу HIT. Виготовляється із POM ( поліацеталь, армований скловолокном), матеріалу з низьким коефіцієнтом тертя. Типове (але не виключне) застосування в телескопічних циліндрах.
Виступає в якості підшипника ковзання, запобігає контакту металевих частин циліндра і допомагає працювати без перекосів.

Розміри d и D1*Db,вказані в маркуванні, відповідають посадочному місцю по "металу", тобто для підбору направляючого кільця необхідно зняти розміри внутрішнього і зовнішнього діаметра посадкового місця, в яке воно монтується.

Третій розмір h/h1 дорівнює ширині канавки, в яку монтується кільце, мм. Має подвійне позначення (загальна ширина канавки з урахуванням сходинки/ ширина канавки, куди "сідає" виступаюча частина кільця).

Кільце легко монтується вручну. Використовуйте монтажні інструменти з м'яких матеріалів без гострих кінців. Перед установкою змажте кільце маслом гідравлічної сиситеми.
