8*11,5*2,5 PIW PU

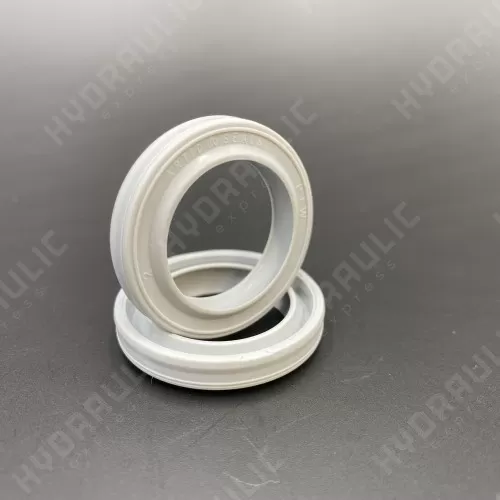

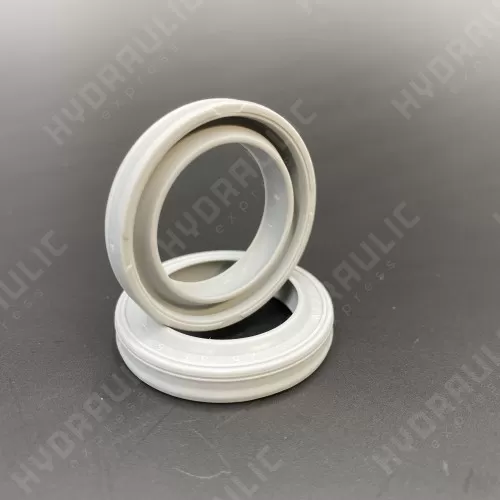

Ущільнення штока пневмоциліндра тип PIW односторонньої дії. Це комбінована конструкція — манжета, що поєднана з брудознімачем. Виконує одночасно функцію ущільнення штока і перешкоджає потраплянню пилу та інших сторонніх часток до системи.

Монтується в закриту канавку і не вимагає установки окремого ущільнення. Добре підходить для малогабаритних циліндрів. Виготовляється з поліуретану (PU).

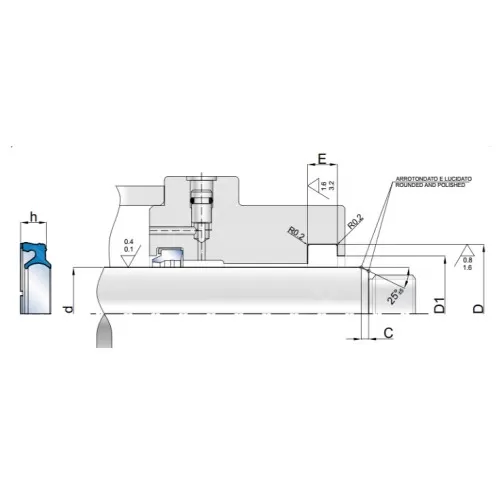

Розміри d і D, зазначені в маркуванні, відповідають посадочному місцю по «металу», тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке воно монтується.

Третій розмір h(b) відповідає ширині канавки по “металу”, мм

При монтажі використовуйте інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть ущільнення маслом системи.
