80*60*14,5 A116

Ущільнення поршня типу A116 односторонньої дії 85*70*12 A116 (single acting piston seals).

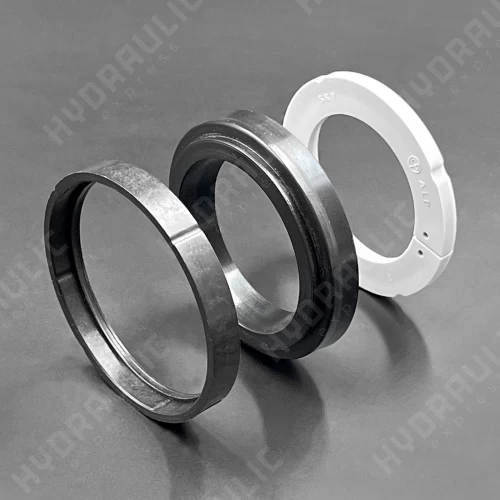

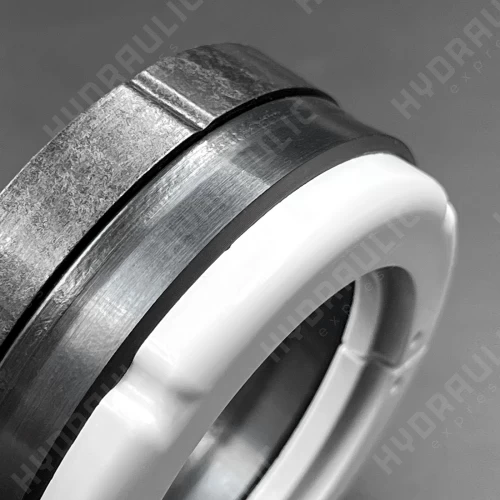

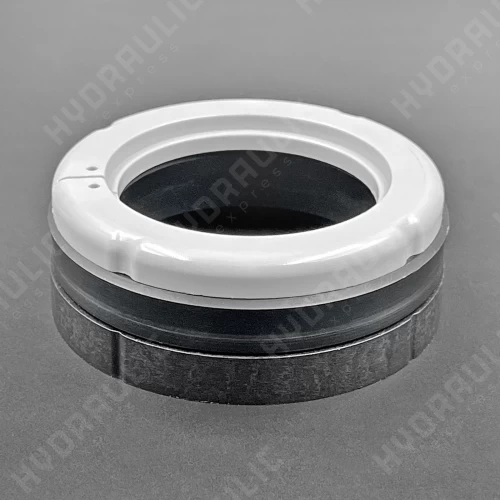

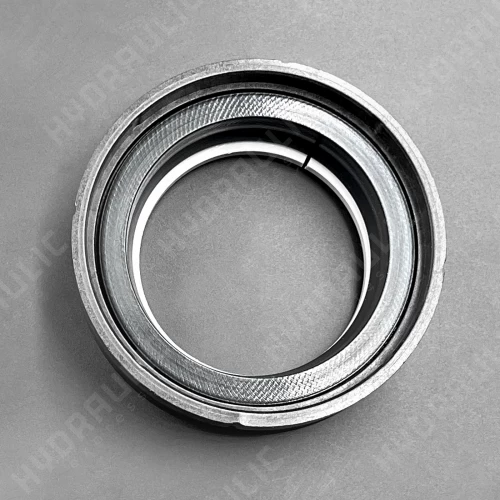

Гідравлічне поршневе ущільнення складається з трьох елементів:

• основного ущільнюючого елементу з NBR (нітрильний каучук), армованого тканиною (для підвищеної міцності й зносостійкості)

• L-подібного направляючого опорного кільця пластику (POM)

• опорного кільця  з пластику POM.

Ці ущільнення використовуються в гідравлічних поршневих механізмах, де потрібно герметично відокремити робочу камеру під тиском з однієї сторони циліндра, забезпечуючи надійну роботу в широкому діапазоні робочих умов.

Розміри d і D, зазначені в маркуванні, відповідають посадочному місцю по «металу», тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке воно монтується.

Використовуйте монтажні інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть манжету маслом гідравлічної системи

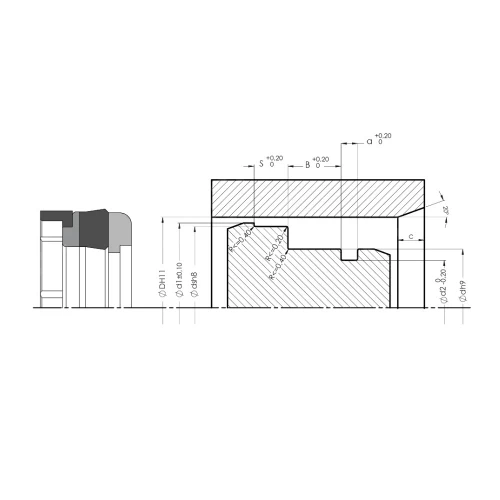

Маркування:

Ød — 60 мм

ØD  — 80 мм

B —  14,5 мм

C — 5 мм

Ød1 —  77,5 мм

Øds — 74.3 мм

S —  6,35 мм

Ød2 —  55,8 мм

A — 3,35 мм
