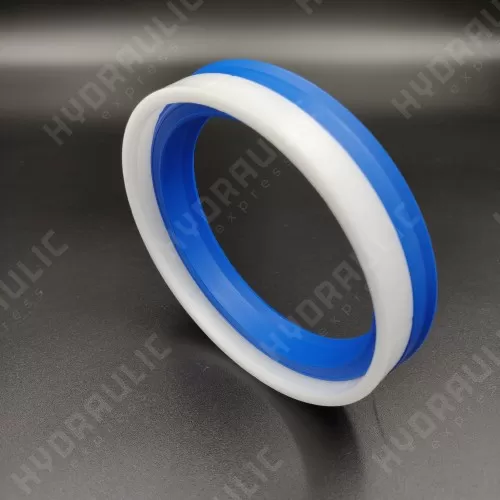

90*70*13,5 TTE/W PU+POM

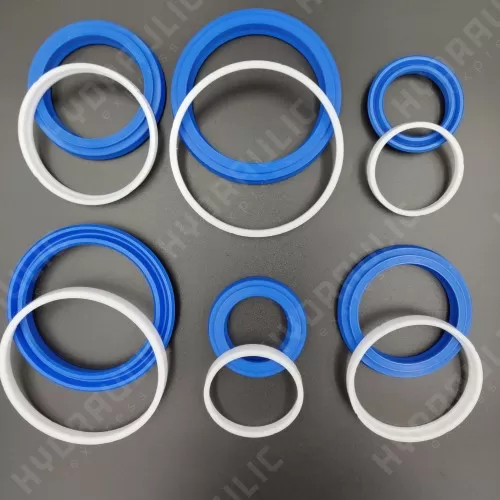

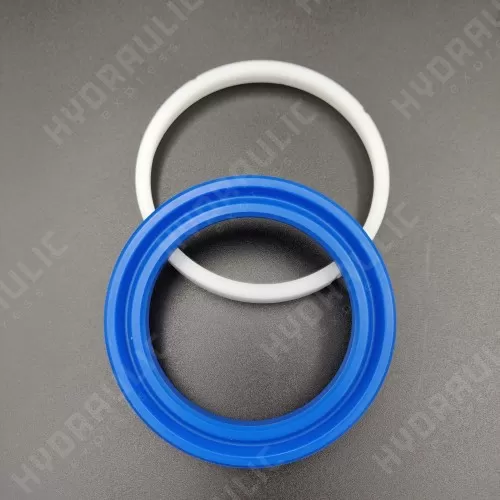

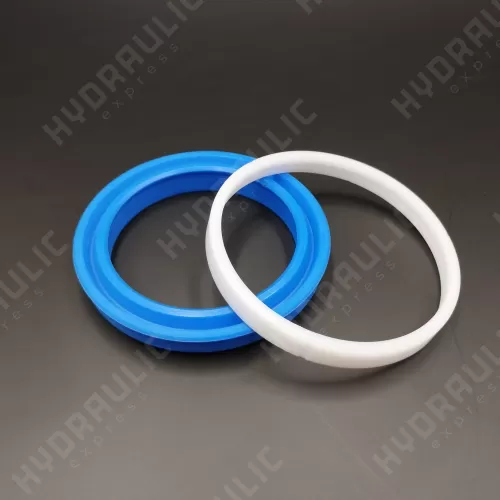

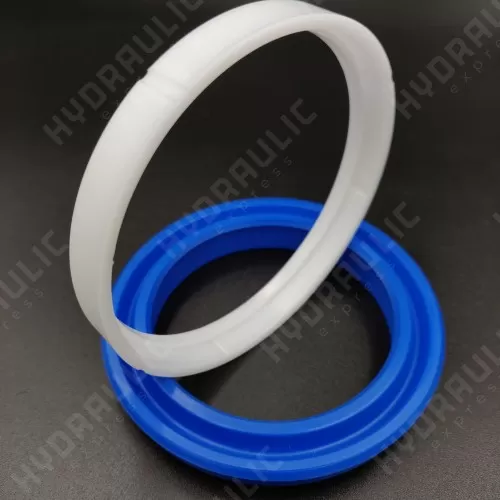

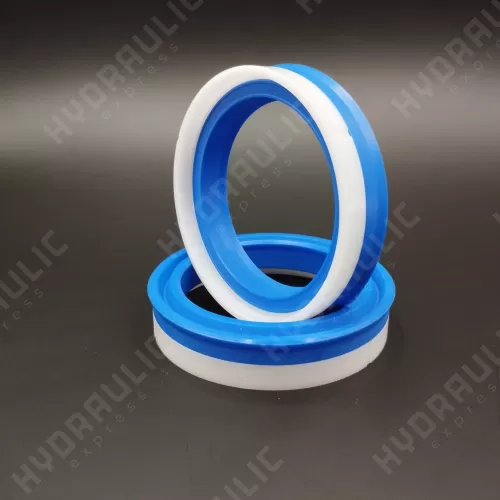

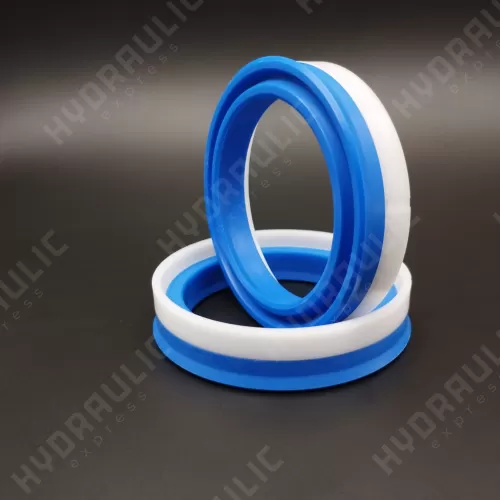

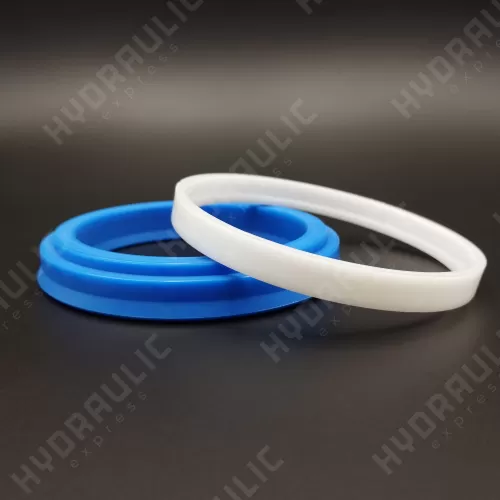

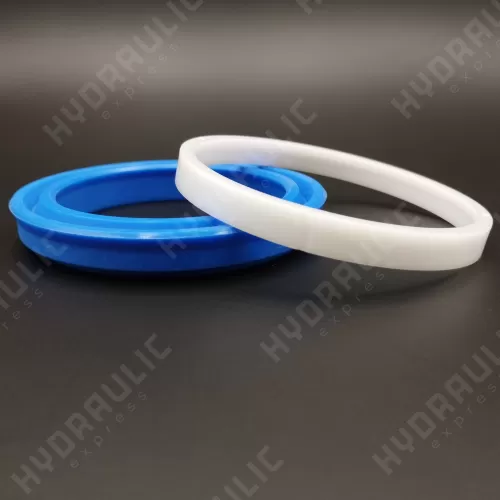

Ущільнення поршня типу TTE/W PU+POM односторонньої дії. Несиметричне поршневе ущільнення складається з двох частин:

• основна ущільнююча V-подібна манжета з поліуретану (PU)
• направляюче опорне кільце з пластику (РОМ), інтегроване в манжету.

Така конструкція забезпечує щільну посадку манжети на поршні, а додаткове кільце, крім направляючої функції, також ефективно перешкоджає витисканню манжети в зазор.

Цей тип поршневих ущільнень має широке застосування в конструкціях циліндрів гідробортів (таких, як наприклад, гідроборт DHOLLANDIA).

Розміри d і D, зазначені в маркуванні, відповідають посадочному місцю по «металу», тобто для підбору ущільнення необхідно зняти розміри внутрішнього і зовнішнього діаметра посадочного місця, в яке воно монтується.

Третій розмір h(b) в маркуванні дорівнює висоті ущільнення. Цей показник b завжди повинен бути менший за ширину канавки H(В). Цей зазор необхідний для забезпечення правильної роботи ущільнення. Різниця H(B)-h(b) для тиких манжет має дорівнювати 1 мм (-0/+0.2).

Використовуйте монтажні інструменти з м'яких матеріалів, без гострих країв. Перед установкою змастіть манжету маслом гідравлічної системи
